旅客列车集便器及检测装置

旅客列车真空集便装置

旅客列车真空集便装置

针对25型客车特点，环保所研制开发了保持式真空集便器。2011年6月，院基金立项课题《旅客列车真空集便器系统技术研究及产品开发》（编号2011YJ16）和《旅客列车真空集便器系统试验检测系统装置》（编号2011YJ17）;2011年9月，形成具有自主知识产权TKH-ZKWC型集便器，获得国家实用新型专利。

产品经过铁道部质检中心性能试验检测，对关键零部件及系统整体的振动冲击、低温、高温、电磁兼容等安全与性能进行了全面试验检测，各项指标均符合相关标准要求。产品满足车型结构特点、污物箱安装、供风、供水、供电接口等加装改造技术要求。

2014年，研制符合25型车真空集便装置统型技术条件及图纸要求集便器产品。根据不同车型及用户要求，提供多种型式集便装置，满足不同需求。

座便器 材质：便盆：不锈钢 外罩：玻璃钢 座便：玻璃钢模压成型，外形坚固美观 技术参数： 便盆尺寸：555x450x220(mm) 冲洗耗水量：0.45L/次 工作真空度：-25kPa~-30kPa 接口：标准接口；水连接管 路1/2＂;压缩空气连接管路 3/8＂

气水控制盘 技术参数： 安装尺寸：380x370x160(mm) （可根据车上安装空间调整） 安装板材质：不锈钢 接口：标准接口；水连接管 路1/2＂;压缩空气连接管路 3/8＂

蹲便器 材质：便盆：不锈钢 工艺：冲压成型 外观：拉丝/抛光/喷砂/喷涂 技术参数： 便盆尺寸：600x500x320(mm) 冲洗耗水量：0.45L/次 工作真空度：-25kPa~-30kPa 排泄阀：气动球阀/气动夹管阀/气动蝶阀 接口：标准接口；水连接管路1/2＂;压缩空气连接管路 3/8＂

污物箱 材质：不锈钢 工艺：焊接 技术参数： 尺寸：2300x818x418(mm)（根据车型定制） 容积:：550L（根据车型定制）

产品性能参数

• 加热电源：三相四线制AC380V±15%，50Hz。
• 控制电源：DC24V±10%。
• 所需压缩空气压力：450kPa～900kPa。
• 每个冲洗过程（从按下冲洗按钮到便器内污物冲洗干净）：≤6s。
• 每个冲洗循环耗水量：≤0.45L。
• 冲洗循环周期：≤90s。
• 平均每个冲洗循环耗气量：≤140L/次(1个标准大气压)。
• 系统内工作真空压力值：-15kPa～-25kPa。
• 便器排污管路直径：Φ50mm。
• 输送污物的水平距离为：≤10m。

真空集便器试验检测装置

研发了真空集便器系统及关键零部件性能的检验检测系列装置。包括：集便器型式试验台、系统可靠性试验台、关键零部件寿命试验台、集便器功能试验台、电加热管试验台、污物箱试验台、系统综合试验台等，适用于真空集便器技术研发、生产质量控制、产品检验检测。

集便器检验检测平台系列试验台装置功能全面，实用性强，配置先进，自动化程度高，满足了真空集便器关键零部件及系统设备主要性能试验检测。

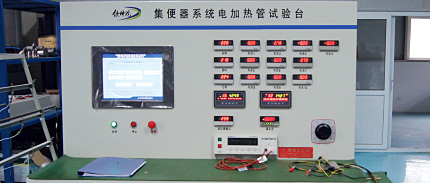

集便器系统电加热管试验台

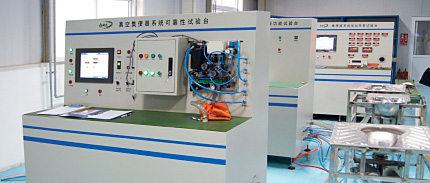

真空集便器系统可靠性试验台
